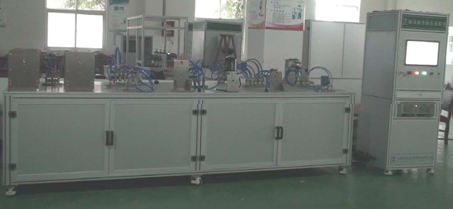

设备用于快放阀、复合继动阀、四回路保护阀、串联双腔制动阀、手控阀、制动气室等进行常温密封性检验、可靠性试验的专用试验设备。要求具有精度高、稳定性好的特点，采用基于WINDOWS界面编程，具有良好的人机对话环境，对于产品的不同试验要求，只需对设定参数进行简单操作即可，具有良好的适应性。

1、设备执行标准—— 试验台执行的试验标准不低于以下标准：

QC /T 35—92 《汽车与挂车气压控制装置台架试验方法》；

QC /T 36—92 《汽车与挂车气压控制装置通用技术条件》；

QC / T37—92 《汽车与挂车气压调节保护装置通用技术条件》；

QC /T 38—92 《汽车与挂车气压调节保护装置台架试验方法》；

QC /T 790—2007《制动气室性能要求及台架试验方法》

2、技术指标

该试验台可对客户汽车快放阀、复合继动阀、四回路保护阀、串联双腔制动阀、手控阀、制动气室等总成进行常温密封性、耐久检测。

需做试验阀类零部件清单：

3、检测项目：检测上表中所有阀的密封性试验及耐久性试验，制动气室做性能试验。

3.1串联双腔制动阀检测项目：

1.密封性试验：a）行车状态(非工作状态)；  b）制动状态(工作状态)。

2.耐久性试验。

3.2四回路保护阀检测项目：

1.密封性试验：a) 总成密封性； b) 总成单向密封性。      2.耐久性试验。

3.3空气干燥器总成检测项目：密封性试验；

3.4复合继动阀检测项目：

1.密封性试验                2.耐久性试验

3.5手控阀检测项目：

1.密封性试验：a）行车状态； b）停车状态；        2.耐久性试验。

3.6取气阀检测项目：    1. 密封性试验；               2.耐久性试验。

3.7单向阀总成检测项目：1.密封性试验；                2.开启压力测试。

3.8继动阀检测项目：    1.密封性试验；                2.耐久性试验。

3.9快放阀检测项目：    1.密封性试验；                2.耐久性。

3.10三位四通阀检测项目：1. 密封性试验；              2.耐久性。

3.11两位三通阀检测项目：1. 密封性试验；              2.耐久性。

3.12安全阀检测项目：    1. 密封性试验；              2.耐久性。

3.13制动气室检测项目：1.密封性试验：P11、P12 密封性；2.耐久性试验

以上各种阀按实际装车状态进行系统寿命试验,甲方提供零件图纸及合格样件。乙方公司设计通用夹具或专用夹具。

4、试验台主要技术参数

测试范围及精度：

①  测试压力： 0～1.0Mpa（压力可调），保留0～2.2 Mpa（压力可调）一个接气口，便于做耐压试验；

②负载承载能力： 0～20 KN

③直线加载行程： 0～100mm

④系统流量大于： 150L/min

⑤气压传感器：0～1.5 Mpa     精度：±0.25% FS；

⑥气压调节精度：±8kPa

⑦密封性测试系统的泄漏：≤10kPa/h；

⑧系统测试精度：≤1% FS ；

⑨系统耐压：不低于1.5 Mpa；

⑩数据采样速率不低于100KHZ；

5工业计算机

工控机配置：工业控制机 P4 2.6G/2G/500G，  品牌要求：台湾研华，显示器要求19寸液晶显示器（戴尔品牌）。

6设备功能指标

6.1具有美观，便捷的人机对话界面；

6.2可根据需要改变试验条件，更新试验参数，试验参数可保存、编号，以便下次试验直接调用，既可添加一种产品型号,也可删除某个产品型号，产品型号可以归类管理，类别也可任意增加、删除和更名，产品型号可自由切换。

6.3设备耐久试验次数由工控机自动计数，次数范围：0~999999次，到达设定试验次数或出现故障时自动停止试验。

6.4可实现动态显示条件参数值和测量参数值，并能获取曲线上任一点对应的数据；

6.5可对测得的数据进行分析处理、再通过打印机以试验报表的形式输出。

6.6 可自动完成试验运行控制，试验数据采集、存储、数据编辑处理、数据输出。设有数据库，可将测得的数据存入数据库中，数据库中的资料可通过日期，试样编号，浏览等方式进行查询。

6.7乙方设计通用夹具，要求通用夹具满足《需做试验阀类零部件清单》上所有试验零件的装夹。

7、《主要外购件明细表》

8、易损件和配件及工具清单

9、随机清单及技术资料：

9.1设备随机提供《使用说明书》（包括使用操作规范、维护保养说明、电器、液压、控制系统原理图、电器布置图、电路接线图、设备平面布置图、易损件图纸、试样夹具设计图纸、标定说明等）

9.2主要零部件随机资料；

9.3软件使用手册一套；

9.4软件备份光盘及系统参数备份光盘一套；

9.5 备品、备件、易损件清单1套；

9.6产品装箱单一份；产品《合格证》（附检定报告）一份
