一.用途：
　　2303型表面形状测量仪采用触针式测量原理和光栅技术，对工件的形状进行测量，可测量工件的角度、圆弧半径、相互位置等形位参数，为生产车间和计量部门提供了对零件形状误差进行***精度检测的手段。

二.主要技术指标：

1、测量原理：垂直方向：触针法，电感传感器；
　　　　　 　水平方向：直线光栅；
2、测量范围：垂直20mm，水平100mm；
3、测量精度：垂直±0.2%，水平±0.004%；
4、垂直分辨力：0.06μm/4mm，0.3μm/20mm；
5、水平分辨力：1μm ；
6、测量参数：垂直距离、水平距离、两直线夹角、圆弧半径、
圆心-直线距离、圆心-圆心距离、直线度、圆度等形位公差参数；
7、图形放大倍率：最大10000倍无级连续放大；
8、驱动速度：0.1，0.2，0.3，0.4，0.5，0.8，1.0mm/s；
9、返回速度：1.5mm/s；
10、基准导轨的直线性：1μm/100mm；
11、立柱结构：快慢速机动升降系统，自动对准零位；
12、立柱垂直测量高度：260mm；
13、工作底台：460mm×720mm大理石平台；
14、传感器测杆长：230mm；
15、测针长度：22mm；
16、针尖角度：11°；
17、针尖半径：25μm；
18、测力：0.02-0.06N；
19、传感器滑行角度：上升角≤77°，下降角≤88°

三.仪器的组成：

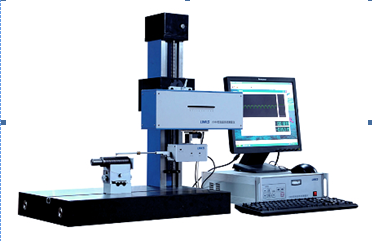

1、基本配置：
●立柱
●驱动箱
●传感器
●电箱
●微机、打印机
●调斜工作台
●平口钳
●V型工作台
●高度校准器具

2、可选附件（价格另议）
●万向工作台
●小平口钳
●微调工作台
●可根据用户要求设计专用测针
●轮廓仪专用底台
●角度校准器具
●标准球校准器具

四.仪器的外形尺寸与重量：

●仪器净重：260kg；
●仪器毛重：360kg；
●仪器外型尺寸：1610mm×500mm×740mm
●包装外形尺寸：1590mm×1150mm×1065mm

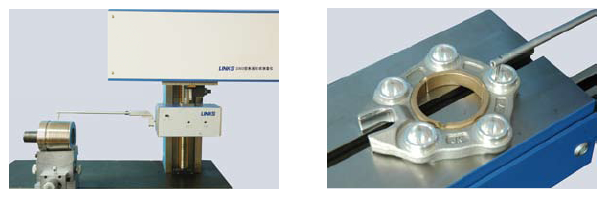

驱动箱采用高精度直线导轨和进口光栅传感器，为          测量摇臂窝杆的球窝半径、高度等参数。

***精度测量提供了水平基准。

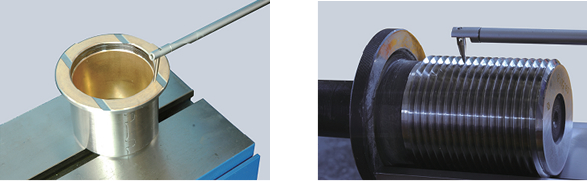

表面形状测量仪可测量高度0.001-20mm，宽度            可根据用户要求，配置各种尺寸和形状的测针，图中小

0.001-99mm沟槽的高度、宽度、角度等参数。            测针是专为测量小直径内孔设计的。
