一. 概述

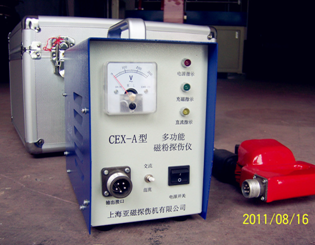

    CEX－A交直流磁粉探伤仪采用进口可控元件和高集成电路，使设备具有体积小、重量轻、用途广、携带方便、操作简单等特点。多功能通用主机可任意选配A.D.O三种探头；可利用外加磁场磁化法对大型压力容器、管道、球罐、钢结构、机械零配件分段局部探伤；交直流两用；对要求近表面（表面以下）、表面较粗糙、不去除涂覆层的工件可利用直流探伤。本设备特别适用野外、流动、现场探伤退磁使用。

功能选配：

    A型探头：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:20-160㎜;提升力:AC≥5㎏,DC≥18㎏;重量:1㎏。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪，探头利用活关节使用范围广。

   D型探头：也称电磁轭探头，多种活动关节，磁化强度大。极距：60-220㎜，提升力：AC≥6㎏，DC≥18㎏；重量：1.6㎏.独立利用这种探头制成的设备叫电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。

   O型探头：也称环形探头，内径:150㎜,中心磁场≥180Oe.重量:3㎏.独立利用这种探头制成一台设备叫环形探伤仪，它是利用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。

二. 技术性能

电源：220V 50HZ ±10％ 4A;

输出：AC：36V 8A， DC：12V 10A;

可配探头：A型（标配）、D型、O型三种探头;

探头线长：5M;

工作节拍：建议在长时间使用时：充磁时间￡3秒/次，间歇时间≥5秒/次;

探头温升：￡60℃;

仪器重量：3.6 Kg。

操作与维修

使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能,检查电源与本仪器要求是否相符,连接是否正确,正确无误后方可连接电源,初次使用或久藏复用前,应检查仪器是否完好．

操作步骤

将电源插头线与仪器“电源输入”插座X1插好,根据需要选择探头，然后将探头与“电流输出”插座X2连接好.

接通仪器“电源开关” XB1,此时“电源指示” V2红灯亮,仪器控制电路同时接通,伺服工作．

停止使用时,关断仪器电源开关,切断电源.

故障检修

电源接通无指示,不工作,保险丝熔断,因短路或过载引起.

按下开关,探头工作,无工作指示,因工作指示灯损坏引起.

接通电源,不按充磁开关即充磁,控制电路或双向可控硅坏.

注意事项

本仪器工作节拍:建议在长时间连续工作时: 充磁时间≦3秒, 间隙时间≧5秒

在使用前应检查供电电压是否符合仪器要求,如过高或过低会损坏仪器或影响探伤效果.

使用时探头端面应于被检工件保持良好接触,然后再按下充磁开关,此时磁化效果最佳.

本仪器虽有很好的空载过流保护电路,但在使用时应尽量避免空载工作,以减少产生不必要的温升.

本仪器可连续工作,如发现部分发热严重即停止使用,待查明原因后再使用.

仪器及附件应在清洁,干燥,无腐蚀环境中使用或存放.

在自行修理时,请注意机内高压危险.

按下充磁工作开关时,不可开关电源.

仪器外壳必须可靠接地.
