一、概述

1、方案要求。

   测量总成产品尺寸，测量数据可自动采集并上传，进行SPC分析。

2、检测要求。

  气电量仪可以安装在加工现场，移动方便。适合柔性生产线的机种切换，测量重复性好，操作方便快捷，数据自动采集。

3、工作方式：人工测量、自动上传数据、计算机软件进行SPC分析。

4、测量方式：气动测量，每套气电量仪包括气内测校和气电电子柱。

5、精度：气电量仪分辨率0.1μm，重复精度：1μm以内。

6、使用环境：

交流电源：AC220V±10% 50Hz。功率：10W；

环境温度 0～40℃，温度变化小于10℃/h；湿度85%以下；

不得在强磁场、强电场及强震动等场合使用；

远离腐蚀性液体及物品；

清除工件定位及测量部位表面油污、杂质（切屑）、飞边、毛刺；

洁净干燥压缩空气，压力0.4～0.7Mpa。

二、测量方案

1、硬件介绍

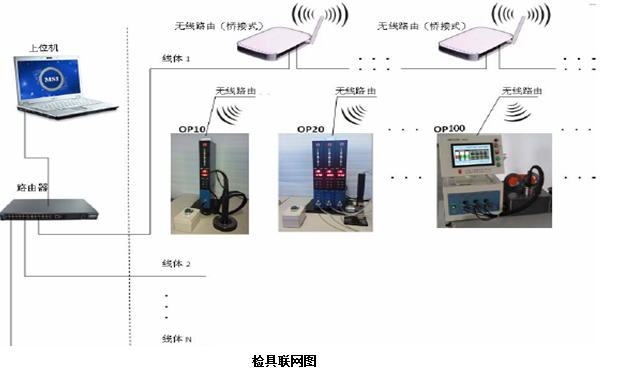

   主要包括气电量仪、串口服务器、连接接口线、计算机。连接方式如图所示。

 三、设备配置

1、测量装置：手持式气内测校，含校对规。

2、AEC-300气电电子柱（见右图）

◇精度高、测量范围宽。

◇光柱随测量结果判定红绿变化。

◇可直接显示测量绝对值、相对值。

◇可存储测量数据，便于进行数据分析。

◇可按设定的公差范围判定工件是否合格。

◇工件判定结论（OK/NG）可直观地显示在屏幕上。

◇配置I/O接口，控制气缸动作。

◇可根据用户需要配置R232/R485接口，组成数据通讯网络，将测量结果及工件判定结论（OK/NG）上传至上位机。

◇测量数据上传可以自动感应，无需额外按钮或脚踏开关操作。

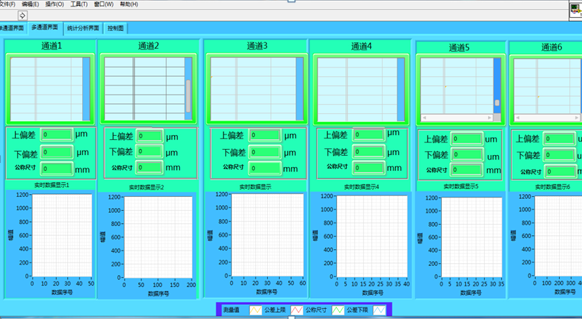

3、SPC统计分析软件

接收量仪发送的数据，包括测量数据的精确值 与 OK/NG 判断结果；
◇记录测量产品的日期、时间、站号、测量值、 判定结果等信息；
◇数据的统计分析：计算最大值、最小值、平均 值、CPK、CP、PPK、直方图、合格率、合格数 等；
◇可联接 1 至 32 台量仪；
◇可传输距离 1000m 以上；
◇生成产品情况控制图；
◇自动保存测量数据；
◇导出测量数据到 excel 表格，打印统计分析报告；

◇支持过程控制统计分析、MSA测量系统分析等功能；

四、设备明细
