一、使用领域：

WDW-100万能试验机该试验机采用交流伺服电动机作为动力源；采用先进的芯片集成技术，专业设计的PCI数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、机械制造、电缆、塑料、橡胶塑料门窗、木材、金属材料及制造业，可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。

二、依据标准：

满足国家标准GB/T228-2010《金属材料 室温拉伸试验方法》、GB/T7314-1987《金属压缩试验方法》的要求，符合GB、ISO、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。

三、重点描述：

1     主机：该机采用龙门落地式双空间结构，上拉下压，横梁升降可以无级调速，更换立柱、丝杠、外罩后可改变试验空间。传动系统由低噪音圆弧同步齿型带、丝杠副组成，运行平稳，效率高、噪音低、无污染。

2   附具：

标准配置：楔型拉伸附具、压缩附具各一付。楔型拉伸附具采用手动夹紧方式、夹持方便、可靠、不滑移、夹紧过程中钳口不动，夹具上下移动。试样不受附加力，保证了试验结果的准确性。

四、功能介绍

1. 本机采用内置式控制器，保证了该试验机可以实现等速位移，等速变形、等速试验力等三闭环控制。

2.  采用交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:5000。

3.  电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

4.  自动换档：根据负荷大小自动切换到适当的量程，以确保测量数据的准确性；实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化

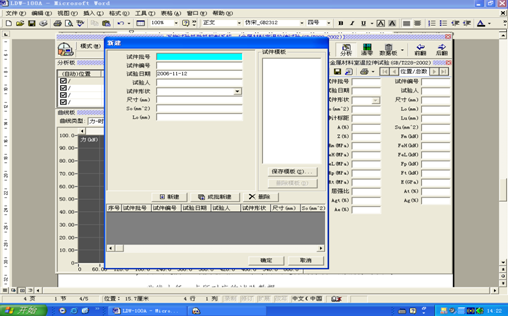

5.  条件存盘：试验控制数据和试样条件可制成模块，方便了批量试验的进行；

6.  自动变速：试验过程中移动横梁的速度可按预先设定的程序自动变化，也可手动变化；

7.  自动标定：系统可自动实现示值准确度的标定；

8.  自动保存：试验结束，试验数据和曲线自动保存；

9.  过程实现：试验过程、测量、显示和分析等均由微机完成；

10.      批量试验：对相同参数的试样，一次设定后可顺次完成；

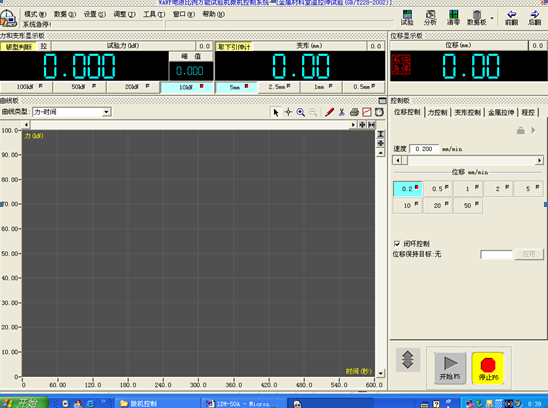

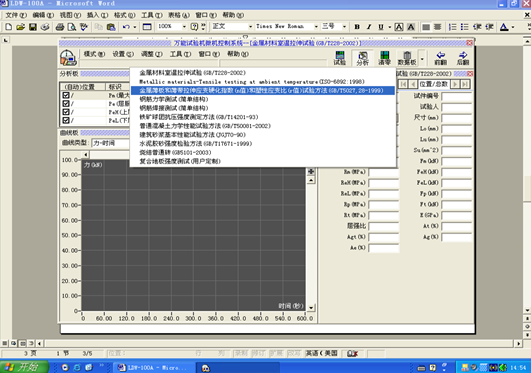

11.      试验软件：中文WINDOWS界面，菜单提示，鼠标操作；

12.      显示方式：数据和曲线随试验过程动态显示；

13.      曲线遍历：试验完成后，可对曲线进行再分析，用鼠标可找到曲线上任一点所对应的试验数据；

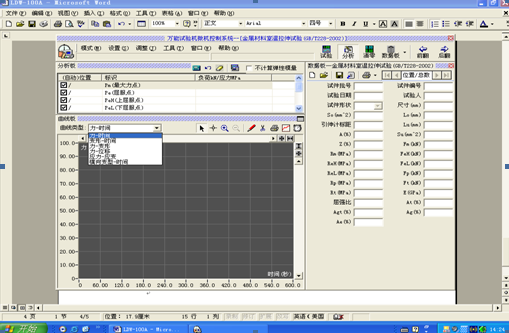

14.      曲线选择：可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印；

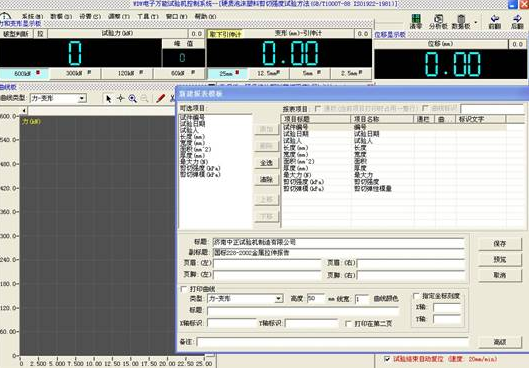

15.      试验报告：可按用户要求的格式编制报告并打印；具有网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。

16.      限位保护：具有程控和机械两级限位保护；

17.      自动停机：试样断裂后，移动横梁自动停止；

18.      过载保护：当负荷超过各档最大值的3-5%时，自动停机；

自动和人工两种模式求取试验结果，自动形成报表，使数据分析过程简便。

七、主要技术指标

1. 最大试验力：100kN；

2. 试验力不分档，试验力准确测量范围：2kN～100 kN；

3. 试验力测量准确度：±1%；

4. 位移分辨率：0.01mm；

5. 位移速度控制范围：0.1mm/min ~ 500mm/min无级调速，

6. 拉伸试验空间：0～700mm；

7. 压缩试验空间：0～700mm；

8. 试验空间宽度：0～400mm；

9. 供电电源功率：1 kW，220V，50Hz。

10.工作环境： 室温10～35℃，湿度20%～80%

八、主要配置

a) 100kN落地龙门式主机（跨度400mm）一台（含精密丝杠2付）；

b) 拉伸平钳口细牙0-7mm；7-14mm、直接100mm压缩各一付;

c) 定制交流伺服调速系统一套；1套

d) 低噪音圆弧同步齿轮带减速系统；1套

e) 定制高精度负荷传感器（测力）；             1套

f) 精密光电编码器（测式样的延伸率）；      1套

g) 品牌计算机（主流配置）；      1台

h) 测上下屈服点用的电子引伸计    1只

i) 惠普A4喷墨打印机；           1台

j) 全数字化数据采集控制器；      1套

k) WINDOWS兼容控制软件。        1套

九、质量保证

我们随时为您排忧解难：可在任何地方拨打服务热线，专业工程师为您提供满足您需求的解决方案，提供预防性维修，应急修理和系统改造。产品质保期为一年,终生服务。
