电动后视镜检验台

附图2：控制箱

一、设备名称：电动后视镜检验台

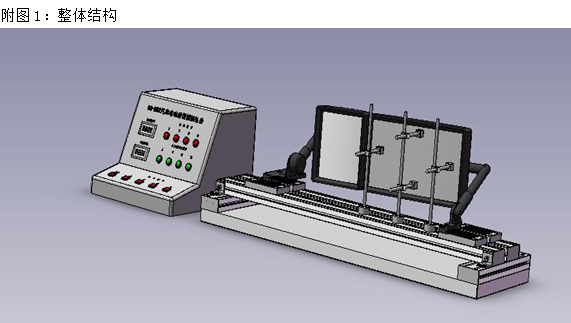

RM-MD2电动后视镜检验台能对多种不同规格大小的电动后视镜模拟实际操作的几项通电性能的检验，能实现电动调节角度到位检测和除霜加热电流的测量。装卡平台固定位置调节可固定不同大小规格的后视镜，跳线接头实现不同接线驱动的后视镜。该检验台由装卡平台、到位检测传感器组、控制箱、供电电源、加热电阻显示表、组合控制按钮、检测指示灯和控制箱支架等几部分组成。整体如附图1所示，右侧为装卡平台，平台上固定电动后视镜，镜片前端为到单检测传感器组；左侧为立式机柜，包括控制箱、供电电源等都整合到控制箱内部，控制箱面板为组合按钮、电流显示和到位指示灯等组合。整体感觉简洁、紧凑；左右部分通过数据线缆连接。

二、设备的主要技术参数

环境温度：0~60℃

环境湿度：≤80％

电源输入：AC220V（180~240） 50HZ

电源输出：DC24V 5Amax

加热电阻显示表：八段数码管式0~5A 2块

到位指示灯：红色Ø30指示灯 4个

电机指示灯：绿色Ø30指示灯 4个

控制按钮：红色方形大按钮 5个

控制按钮：红色方形大按钮 5个

到位检测模块：4套

检测工装：2套

快夹：2个/套工装

三、结构特点

装卡平台实现牢固稳定的固定试验后视镜，固定位置可以灵活调节，可固定不同尺寸规格的试验后视镜。同时装卡平台上设置到位检测传感器组，分别放置于镜片的四边，用于检测电动调节角度到位状态，该传感器组位置、高度等可灵活移动和固定，能适用不同规格的试验后视镜，4个传感器为一测量组，分别位于镜片的四边中心位置，传感器连接面板指示灯，显示角度调节是否到位；接通主镜与广角镜的加热电路，显示加热除霜电阻数值。

左侧为立式机柜，由钣金焊接而成，表面喷涂银色金属漆处理。机柜为立式，两个斜面分别为仪表显示界面和操控界面，设计的布局如附图2所示。控制组合按钮可分别控制电动后视镜的前后左右调节，调节的同时配合到位传感器组，检测调节是否符合规定角度，通过仪表显示面板的指示灯显示出该状态。除霜加热电流也通过控制箱面板的表头显示，该表头选择八段数码管式。本设备通过控制面板集中按钮控制实现自动控制、手动调整和自动检测模式，指示灯显示各运动部件位置状态
