一.产品简介

端淬试验是判定某种金属及合金材料的淬硬能力的标准方法。该设备满足标准GB/T225和ASTM A 255 、DIN 50191、ISO 642 “钢淬透性的末端淬火试验方法。”

二.试验原理

端淬试验的原理是：按照HRC（或HV30）硬度标尺，从端淬试样的淬火端开始，沿着轴线方向，以一定的间隔，测试多点的硬度值。在纵坐标为硬度值，横坐标为距离的坐标系中标出各个测量结果的位置，连接各点，画出一条连续的曲线。

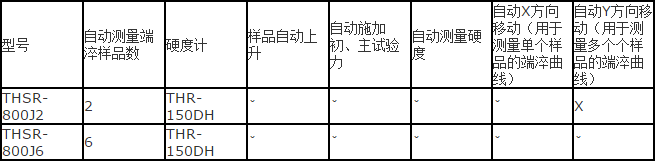

三.型号

四.设备特点

一次最多可测自动测量6个端淬试样的淬透性曲线（THSR-800J2: 2个端淬试样的淬透性曲线）；

测量方式分为：一般淬透性钢，低淬透性钢；

自动化程度高，试验过程***自动：

样品***动上升

自动施加初、主试验力

***测量硬度值

***移动样品进行多样品多点测量

位置控制准确，测量位置移动重复精度：0.01毫米；运行精度：0.01毫米；

硬度计为数显洛氏硬度计，精度高 ，可与自动系统分开并独立使用；

单件测量、批量测量、ASTM/国标硬度换算表；

自动超差报警；显示不合格工件编号；

样品***可测量厚度自动显示；

硬度检测数据库查询；

自动产生用户定制的检验报告，并绘制样品的淬透性曲线。

五.设备组成及技术参数

5.1 硬度计：型号 THR-150DH

5.1.1样品自动上升，自动加预载载和主载荷，硬度值数字显示（布氏，维氏，洛氏）

5.1.2大屏幕液晶数显

5.1.3读数分辨率：0.1HRC

5.1.4示值误差：≤±1 HRC

5.1.5示值重复性：≤0.8HRC

5.1.6标尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK

5.1.7标尺转换：HV, HB, HR,HK

5.1.8预 载 荷：10 kg (98 N)

5.1.9硬度测试范围：HRA:20-88 HRB:20-100 HRC:20-70 HRD:40-77 HRF:60-100 HRG:30-94 HRH:80-100 HRK:40-10

5.1.9 保荷时间： 2-60S

5.1.10数据统计: 总测试次数,最高值,最低值,范围,平均值, 标准差.

5.1.10数据输出：内置打印机 RS-232接口

5.1.12压头-外壁距离:160mm

5.1.13电源: AC220V

5.1.14外形尺寸(mm): 520*240*720

5.1.15主机重量: 约65Kg

5.2、 端淬试验装置

5.2.1用于端淬试验的X、Y 方向自动载物台（THSR-800J2: 只有X 方向自动载物台），自动移动样品到下一步测量位置，移动快捷，移动距离精度高，自动控制试样移动距离（最大进程：100mm，位移精度：0.01mm）。测量点数及测量位置可设定; 按照相应的标准要求或人工输入的参数。

5.2.2 试样夹紧装置，弹簧夹持，装卸方便。每次可放置1-6 个端淬样品；

5.2.3 X,Y测试台：自动XY 平台 180mm*160 mm， 运行精度 0.001 mm 具体规格如下:

宽度:320 +/- 0.1 mm

深度: 320 +/- 0.1 mm

高度: 100 +/- 0.1 mm

重量: 8.7 +/- 0.4 kg

各轴的运行距离:

X 轴: 100 mm,

Y轴: 100 mm

最大承载: 150 Kgf

5.2.4 X-Y步进马达驱动装置。

5.2.5端淬试验软件

1）自动控制试验过程，分析及显示端淬试验结果；

2）自动产生用户定制的检验报告，并绘制样品的淬透性曲线；

3）可编制试验方法并存储，下次试验时可直接调出试验方法以及试验数据，无需重新编制试验方法和标定；

4）输出打印。

六.供货范围

数显洛氏硬度计；

Ｘ\Ｙ精密马达移动台（THSR-800J2: 只有X 方向自动载物台）；

Ｘ\Ｙ精密移动控制器；

品牌计算机；

硬度计控制软件
