一、产品概述

主要用于检测金属管、棒、线、丝、型材的缺陷，如表面裂纹、暗缝、夹渣和开口裂纹等缺陷均具有较高的检测灵敏度。

仪器原理是以某一频率的交流电流通过检测线圈，当被检试件接近线圈时，试件的几何尺寸、导电率和导磁率以及试件的冶金与机械缺陷将引起检测线圈的阻抗变化。检测仪器将检测线圈阻抗的变化产生的电信号经过放大和转换后驱动报警或显示装置，最终检测出有缺陷的试样。

采用Windows中文操作界面，模块化方式操作，提供X-t,Y-t,V-t三种时基扫描实时显示模式供客户选择。

自动记录显示缺陷位置。

涡流检测信号具有回放，分析，存盘，打印功能。

自动生成检测报告内容（包括缺陷数及缺陷位置，规格，班次，日期，检验员，检测参数等）

应用电脑全数字化设计技术，改变产品生产规格时，无需重新调整仪器，实现傻瓜型操作。

二、产品简介

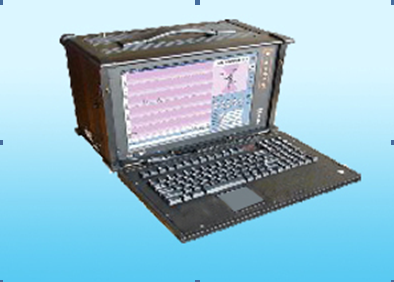

MEC-100P便携式涡流探伤仪常用于军工\航空\铁路\工矿企业野外或现场使用,是具有多功能、实用性强、高性能/价格比特点的仪器，集多年制造涡流检测仪之经验，满足各类用户的需要。可广泛应用于各类有色金属、黑色金属管、棒、线、丝、型材的在线、离线探伤。对金属管、棒、线、丝、型材的缺陷，如表面裂纹、暗缝、夹渣和开口裂纹等缺陷均具有较高的检测灵敏度。

 采用Windows中文操作界面，模块化方式操作，提供多种显示模式供选择，且应用全数字化设计技术，改变产品生产规格时无需重新调整仪器，实现傻瓜型操作。

三、应用说明

1、轴承外圈、轴承内圈、齿轮坯、环型金属零件、汽车零部件

2、铜管、钢管、不锈钢管、焊接管、铝塑管、钢丝、双层管、铜包铝、铜包钢、铝丝金属棒材等生产线在线及离线上的无损探伤
3、石油套管、抽油杆、空心轴等无损探伤
4、冷凝器管、空调器管、汽车油管等检测
5、适合于各种金属管棒线材的无损探伤

四、技术参数

1.检测速度：0.1米/分～500米/分

2.频率范围：100Hz～1MHz
3.增益0～60dB，调节量1dB/档
4.带通滤波或速度匹配
5.电脑全数字式参数调整
6.实时阻抗平面显示
7.提供X-t,Y-t,V-t三种时基扫描实时显示模式供选择
8.自动记录显示缺陷位置
9.动态定长打标功能（高速探伤不需要）
10.头尾信号切除功能
11.高精度实时、延时报警输出
12.多幅相位/幅度报警技术；
13.自动日期，时间显示
14.涡流检测信号回放，分析，存盘，打印功能
15.Windows操作界面，模块式人机对话
16.电源：180V～240V 50Hz
17.环境温度：－20℃～＋40℃
