Baces关节臂三坐标测量机（便携式三维柔性测量臂）是意大利KREON公司的产品。在便携式三坐标测量机的市场上，它以稳定性高，性价比高而著称。

特点描述：

1. 便携性：主机轻便易携带（仅9.5公斤左右），能够满足随时随地测量需要。

2. 功能齐全：可进行几何元素、三维坐标、形位公差、曲线曲面测量和扫描、逆向工程、CAD数模与实际零件比对检测、装配，夹具检测、检具检测、管子测量。

3. 测量***死角：内置平衡设计，6个自由度让您实现***空间点位置和隐藏点的测量。

4. 测量范围宽广：2.6米测量范围，并可以扩展到更大范围的测量。

5. USB 数据接口：采用通用数据线缆与计算机间通过USB数据接口通讯，并且可以实现热插拔。

6. 多自由度设计让您实现任意空间点位置和隐藏点的测量，***测量死角。

7. 内置平衡机构，操作轻巧、灵活。

8. 内置温度传感器，具有温度补偿功能，保证在不同的温度下都能实现高精度的稳定测量。

9. 快速箝位安装机构，可提供多种安装形式。

A.1 参数规格

l 型号M200

l 轴：6轴

l 测量范围（直径）：2600mm

l 测量精度（2Σ）：0.040mm

l 重复测量精度：0.060mm

l 重量（不含底座）：9.5Kg

A.2 软件系统

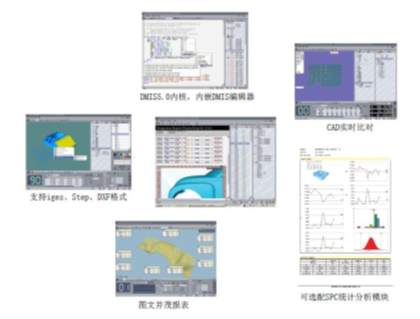

Rational DMIS 测量软件包---手动CAD版

主要特点和功能

l Microsoft WINDOWS 7 环境。

l 机器几何误差补偿。

l 在线帮助。

l 测头管理功能，自动动校正各种测尖，包括硬测头，触发测头等。

l 支持关节臂探针图形显现

l 支持 硬探头 扫描：

扫描出点云

扫描成二维元素(直线、圆、圆弧、曲线、键槽)

扫描成面型元素(球、圆柱、面、曲面、圆锥)

l 支持多种扫描方式：

连续扫描

交叉面扫描（穿越设定的平面时，自动记录穿越点）

l 零件找正功能：建立坐标系，设置坐标原点，执行平移和旋转等坐标变换。

l 输出设备管理功能：管理输出设备的起停，选择输出内容和输出格式。

l 基本几何测量功能：如, 点、线、面、圆、圆柱、圆锥和球等几何元素的测量。

l 自学习功能：通过测量一个实体零件，自动记录并产生测量程序。

l 几何关系计算功能：用于计算元素间的相交、投影、中点、距离、角度等几何关系。

l 形位公差评估功能：用于评定国际标准所定义的形状公差和位置公差。

l 利用CAD 图片创建图形输出报告。

l 在编程助手的辅助下，利用DMIS 高级语言创建参数化的零件程序。

l 图形显示测量空间，测尖的实际方向和红宝石的直径。

l 被测几何元素的图形显示。

l 所有被测元素均按实际测量的尺寸关系显示于图形区，可以输出IGES 数据或打印。

l 当选择几何元素时，除了传统的根据名称选择元素的方法外，也可以在图形区直观地点击元素的图形以选择该元素。

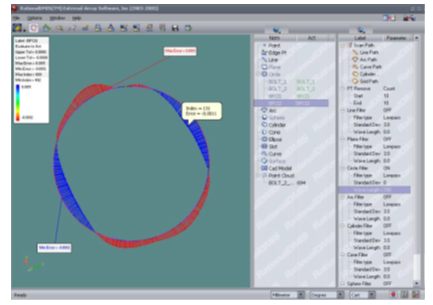

l 图形显示形状误差

l 当测量完一个元素后，可以查看该元素的数据点分布，以图形方式打印出形状误差及全部的图形和几何信息。

l 坐标系图形预览。

l 在建立坐标系时，操作员可以图形预览要创建的坐标系并作必要的修改。

l 可以IGES 格式读入CAD 数模，并以CAD 数模作为理论数据检测实际工件。

l 与CAD 数模结合的自由曲面六点找正法，无须特别的定位基准即可以找正零件，结合BESTFIT 对坐标系的优化功能，完善自由曲面的找正。

l 实时曲线检测。

l 以测量曲线曲面，输出单个点，曲线和曲面的轮廓度误差，测量误差是测量点与CAD数模之间的法向误差，并能够实时显示每个点的测量误差。

l 输出CAD 图形报告，用户只需选择图形的大小和视图，以及输出的内容，即可自动产生图形报告，可输出到多种设备，比如打印机，PDF文件等。

A.3  测头系统：

l 三键硬测头

l φ4球形测针

l 校正球一套

 A.4 数据处理系统，最低电脑配置：英特尔I5处理器，4G内存，500G硬盘，15.6寸显示器。WIN7操作系统。

A.5 电源线 USB接口的电源线，长度1.8米。

A.6 用户手册

1. 测量机使用手册。

2. 测量软件操作手册。

A. 仪器箱

外形美观的仪器外箱既能很好的保护测量机，也为外出携带提供了便利。

C. 服务

C.1 安装和验收

安装由公司工程师进行并按照ISO100360-2标准验收，起重设备和辅助设施有用户协助解决。

C.2 培训

在用户方进行Rational DMIS应用培训约3-5个工作日。

C.3 保修期

保修期：从安装之日起12个月。

C.4技术支持和售后服务

  承诺：保修期内外，对用户提出的服务要求（以书面通知为准），做到8小时反应，48小时到位，十堰售后直线0719-8878386，13872834399
